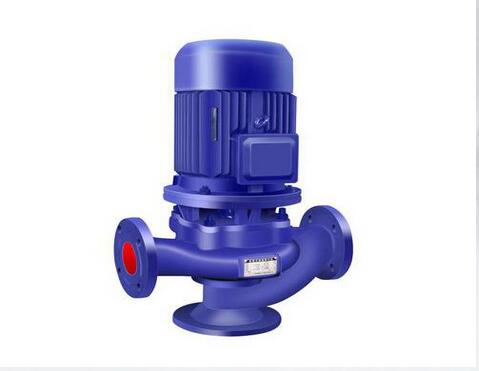

GW型管道式無堵塞排污泵

流量：8-2600(m3/h)

壓力：7-36M

轉 速：1450-2900r/min

配套電機：1.1-250KW

質量穩定交貨便捷專業定制

聯系電話13761801222

電話咨詢 查看詳情

產品介紹技術參數 結構安裝外形尺寸使用案例

產品簡介

GW型管道式無堵塞排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代管道排污泵，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。

管道污水泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

GW管道式無堵塞排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。

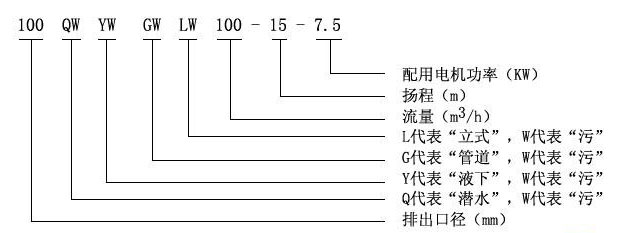

型號意義

產品優勢

管道排污泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
設計合理，配套電機合理，效率高，噪音低，節能效果顯著。
機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
管道污水泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。
占地面積小，無需建機房，可節省大量基建費用；在電機風葉端加上防護罩，整機可置于室外工作。

性能參數本數據僅供參考，請以實際訂貨為準！

型　　號	口　徑 (mm)	流　量 (m3/h)	揚　程 (m)	功　率 (kw)	轉　速 (r/min)	效　率 (%)
GW25-8-22-1.1	25	8	22	1.1	2825	38.5
GW32-12-15-1.1	32	12	15	1.1	2825	40
GW40-15-15-1.5	40	15	15	1.5	2840	45.1
GW40-15-30-2.2	40	15	30	2.2	2840	48
GW50-20-7-0.75	50	20	7	0.75	1390	54
GW50-10-10-0.75	50	10	10	0.75	2900	56
GW50-20-15-1.5	50	20	15	1.5	2840	55
GW50-15-25-2.2	50	15	25	2.2	2840	56
GW50-18-30-3	50	18	30	3	2880	58
GW50-25-32-5.5	50	25	32	5.5	2900	53
GW50-20-40-7.5	50	20	40	7.5	2900	55
GW65-25-15-2.2	65	25	15	2.2	2840	52
GW65-37-13-3	65	37	13	3	2880	55
GW65-25-30-4	65	25	30	4	2890	58
GW65-30-40-7.5	65	30	40	7.5	2900	56
GW65-35-50-11	65	35	50	11	2930	60
GW65-35-60-15	65	35	60	15	2930	63
GW80-40-7-2.2	80	40	7	2.2	1420	52
GW80-43-13-3	80	43	13	3	2880	50
GW80-40-15-4	80	40	15	4	2890	57
GW80-65-25-7.5	80	65	25	7.5	2900	56
GW100-80-10-4	100	80	10	4	1440	62
GW100-110-10-5.5	100	110	10	5.5	1440	66
GW100-100-15-7.5	100	100	15	7.5	1440	67
GW100-85-20-7.5	100	85	20	7.5	1440	68
GW100-100-25-11	100	100	25	11	1460	65
GW100-100-30-15	100	100	30	15	1460	66
GW100-100-35-18.5	100	100	35	18.5	1470	65
GW125-130-15-11	125	130	15	11	1460	62
GW120-130-20-15	125	130	20	15	1460	63
GW150-145-9-7.5	150	145	9	7.5	1440	63
GW150-180-15-15	150	180	15	15	1460	65
GW150-180-20-18.5	150	180	20	18.5	1470	75
GW150-180-25-22	150	180	25	22	1470	76
GW150-130-30-22	150	130	30	22	1470	75
GW150-180-30-30	150	180	30	30	1470	73
GW150-200-30-37	150	200	30	37	1480	70
GW200-300-7-11	200	300	7	11	970	73
GW200-250-11-15	200	250	11	15	970	74
GW200-400-10-22	200	400	10	22	1470	76
GW200-400-13-30	200	400	13	30	1470	73
GW200-250-15-18.5	200	250	15	18.5	1470	72
GW200-300-15-22	200	300	15	22	1470	73
GW200-250-22-30	200	250	22	30	1470	71
GW200-350-25-37	200	350	25	37	1980	75
GW200-400-30-55	200	400	30	55	1480	70
GW250-600-9-30	250	600	9	30	980	74
GW250-600-12-37	250	600	12	37	1480	78
GW250-600-15-45	250	600	15	45	1480	75
GW250-600-20-55	250	600	20	55	1480	73
GW250-600-25-75	250	600	25	75	1480	73
GW300-800-12-45	300	800	12	45	980	76
GW300-500-15-45	300	500	15	45	980	70
GW300-800-15-55	300	800	15	55	980	73
GW300-600-20-55	300	600	20	55	980	75
GW300-800-20-75	300	800	20	75	980	78
GW300-950-20-90	300	950	20	90	980	80
GW300-1000-25-110	300	1000	25	110	980	82
GW350-1100-10-55	350	1100	10	55	980	84.5
GW350-1500-15-90	350	1500	15	90	980	82.5
GW350-1200-18-90	350	1200	18	90	980	83.1
GW350-1100-28-132	350	1100	28	132	740	83.2
GW350-1000-36-160	350	1000	36	160	740	78.5
GW400-1500-10-75	400	1500	10	75	980	82.1
GW400-2000-15-132	400	2000	15	132	740	85.5
GW400-1700-22-160	400	1700	22	160	740	82.1
GW400-1500-26-160	400	1500	26	160	740	83.5
GW400-1700-30-200	400	1700	30	200	740	83.5
GW400-1800-32-250	400	1800	32	250	740	82.1
GW500-2500-10-110	500	2500	10	110	740	82
GW500-2600-15-160	500	2600	15	160	740	83
GW500-2400-22-220	500	2400	22	220	740	84
GW500-2600-24-250	500	2600	24	250	740	82
