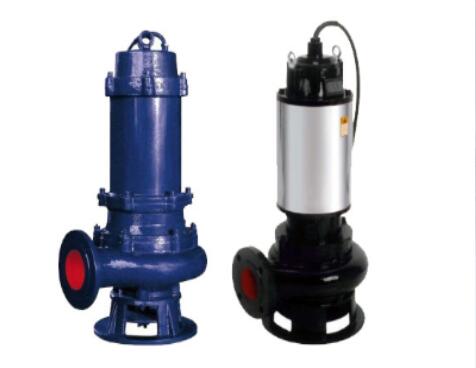

JYWQ型自動攪勻潛水排污泵

流 量：8-2600(m3/h)

壓力：7-36M

轉 速：1450-2900r/min

配套電機：0.75-160KW

質量穩定 交貨便捷 專業定制

聯系電話13761801222

電話咨詢 查看詳情

產品介紹 技術參數 結構安裝 外形尺寸 使用案例

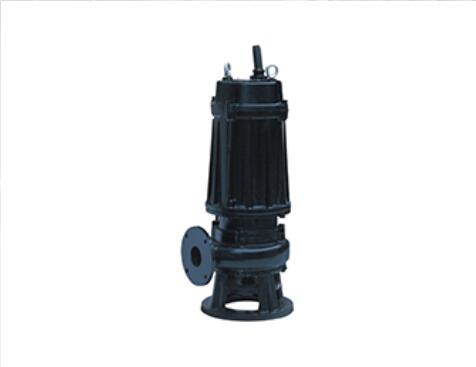

產品簡介

JYWQ型自動攪勻潛水排污泵是在吸收國外先進技術的基礎上，采用優秀的水力模型開發研制而成的新型環保類產品，在排送固體顆粒和長纖維垃圾以及減少污水坑內沉積等方面，具有獨特功能。 該泵水力性能先進成熟，性能指標已達到或超過國外同類產品先進技術水平。 本司排污泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

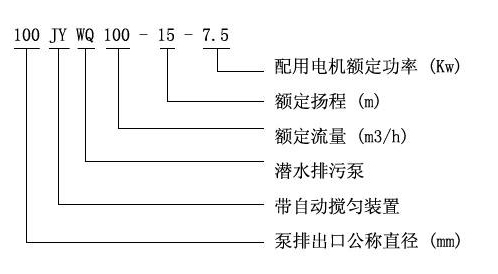

型號意義

JYWQ型自動攪勻潛水排污泵

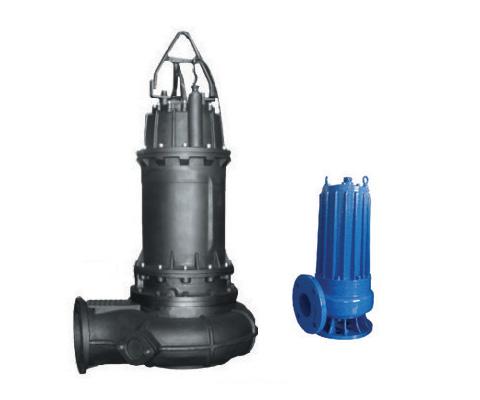

產品優勢

  1. 利用泵自身出水壓力，攪勻污水池內沉淀污泥，真正達到徹底排出污水池沉淀物的目的。
  2. 大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
  3. 設計合理，配套電機合理，效率高，節能效果顯著。
  4. 機械密封采用雙道串聯密封，材質為硬質耐腐碳化鎢，耐用，耐磨，可使泵安全連續運行8000小時以上。
  5. JYWQ型自動攪勻潛水排污泵結構緊湊，體積小、移動方便，安裝簡便，無需建泵房，潛入水中即可工作，減少工程造價。
  6. 油室內設有油水探頭，對泵實施保護。
  7. 可配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行保護，提高產品的安全可靠性。
  8. 浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。
  9. 電機可采用水套式外循環冷卻系統，保證電泵在無水（干式）狀態下安全運行。
  10. 雙導軌自動耦合安裝系統，給泵的安裝、維修帶來很大的方便，人可不必為此進入污水坑。
  11. 安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。


選型范圍

JYWQ型自動攪勻潛水排污泵適用于化工、石油、制藥、采礦、造紙、電廠及城市污水處理、市政工程、公共設施排污等輸送帶顆粒、沉淀物的污水污物。

性能參數本數據僅供參考，請以實際訂貨為準！

型號 排出 口徑 (mm) 額定 流量 (m3/h) 額定 揚程 (mm) 攪拌 直徑 (mm) 轉速(r/min) 效率(%) 自動耦合器
JYWQ50-12-15-1200-1.5 50 12 15 1200 2900 48 CAK-50
JYWQ50-20-7-1200-1.1 50 20 7 1200 2900 62 CAK-50
JYWQ50-10-10-1200-1.1 50 10 10 1200 2900 56 CAK-50
JYWQ50-15-15-1200-2.2 50 15 15 1200 2900 51 CAK-50
JYWQ50-25-10-1200-2.2 50 25 10 1200 2900 65 CAK-50
JYWQ50-15-20-1200-2.2 50 15 20 1200 2900 56 CAK-50
JYWQ50-20-15-1200-2.2 50 20 15 1200 2900 56 CAK-50
JYWQ50-42-9-1200-3 50 42 9 1200 2900 56 CAK-50
JYWQ50-17-25-1200-3 50 17 25 1200 2900 56 CAK-50
JYWQ50-25-22-1200-4 50 25 22 1200 2900 62 CAK-50
JYWQ50-40-15-1400-4 50 40 15 1400 2900 70 CAK-50
JYWQ50-25-32-1600-5.5 50 25 32 1600 2900 52 CAK-50
JYWQ50-40-30-1600-7.5 50 40 30 1600 2900 68 CAK-50
JYWQ65-25-15-1400-3 65 25 150 1400 2900 65 CAK-65
JYWQ65-37-13-1400-3 65 37 13 1400 2900 62 CAK-65
JYWQ65-25-28-1400-4 65 25 28 1400 2900 60 CAK-65
JYWQ80-40-7-1600-2.2 80 40 7 1600 2900 54 CAK-80
JYWQ80-29-8-1600-2.2 80 29 8 1600 2900 54 CAK-80
JYWQ80-43-13-1600-4 80 43 13 1600 2900 63 CAK-80
JYWQ80-50-10-1600-3 80 50 10 1600 1450 76 CAK-80
JYWQ80-40-15-1600-4 80 40 15 1600 2900 70 CAK-80
JYWQ80-60-13-1600-4 80 60 13 1600 2900 70 CAK-80
JYWQ80-35-25-1600-5.5 80 35 25 1600 2900 64 CAK-80
JYWQ80-50-25-1600-7.5 80 50 25 1600 2900 70 CAK-80
JYWQ80-50-30-1600-7.5 80 50 30 1600 2900 70 CAK-80
JYWQ100-80-9-2000-4 100 80 9 2000 1450 62 CAK-100
JYWQ100-110-10-2000-5.5 100 110 10 2000 1450 71 CAK-100
JYWQ100-70-15-2000-5.5 100 70 15 2000 1450 71 CAK-100
JYWQ100-100-15-2000-7.5 100 100 15 2000 1450 73 CAK-100
JYWQ100-80-20-2000-7.5 100 80 20 2000 2900 71 CAK-100
JYWQ100-50-35-2000-11 100 50 35 2000 2900 68 CAK-100
JYWQ100-70-22-2000-7.5 100 70 22 2000 2900 70 CAK-100
JYWQ100-100-22-2000-15 100 100 22 2000 1450 61 CAK-100
JYWQ100-80-30-2000-15 100 80 30 2000 1450 67 CAK-100
JYWQ150-150-10-2000-7.5 150 150 10 2000 1450 75 CAK-150
JYWQ150-210-7-2500-7.5 150 210 7 2500 1450 78 CAK-150
JYWQ150-250-6-2500-7.5 150 250 6 2500 1450 79 CAK-150
JYWQ150-150-15-2500-11 150 150 15 2500 1450 79 CAK-150
JYWQ150-200-10-2500-15 150 200 10 2500 1450 73 CAK-150
JYWQ150-65-40-3200-18.5 150 65 40 3200 1450 58 CAK-150
JYWQ150-180-22-2600-18.5 150 180 22 2600 1450 75 CAK-150
JYWQ150-150-26-2600-18.5 150 150 26 2600 1450 72 CAK-150
JYWQ150-110-30-2600-18.5 150 110 30 2600 1450 72 CAK-150
JYWQ150-300-15-2600-22 150 300 15 2600 1450 76 CAK-150
JYWQ150-130-30-2600-22 150 130 30 2600 1450 70 CAK-150
JYWQ150-100-40-3000-30 150 100 40 3000 1450 64 CAK-150
JYWQ200-300-7-3000-11 200 300 7 3000 1450 75 CAK-200
JYWQ200-250-11-3000-15 200 250 11 3000 1450 72 CAK-200
JYWQ200-300-10-3000-15 200 300 10 3000 1450 75 CAK-200
JYWQ200-250-15-3000-18.5 200 250 15 3000 1450 72 CAK-200
JYWQ200-400-10-3000-22 200 400 10 3000 1450 75 CAK-200
JYWQ200-200-20-3000-22 200 200 20 3000 1450 73 CAK-200
JYWQ200-250-22-3000-30 200 250 22 3000 1450 73 CAK-200
JYWQ250-600-7-3000-22 250 600 7 3000 1450 78 CAK-250
JYWQ250-600-9-3000-30 250 600 9 3000 1450 78 CAK-250

結構圖紙

  1. 采用獨特的雙流道很強的攪拌力，將池內的沉淀物攪拌成懸浮物后吸入葉輪排出，達到清淤的作用。
  2. 隔板將底座一分為二，攪拌與進水互不影響。
  3. 機械密封為雙端面機械密封，長期處于油室中，保證水泵安全可靠地運行。
  4. 副葉輪結構的流體動力密封，既有輔助密封作用，從而保護機械密封，又平衡軸向力， 延長軸承的使用壽命。
  5. JYWQ型自動攪勻潛水排污泵接線腔內設有漏水檢測探頭，出現漏水時，探頭發出信號，控制系統對泵實施保護。本公司可配全自動安全保護控制柜。
  6. 電機定子采用B級和F級絕緣，內設熱保護器，當電機過載發熱，保護器及時作出動作， 對泵和電機實施保護。
  7. 油室內裝有油水探頭，當機械密封損壞后，水進入油室，探頭發出信號，由控制系統對水泵實施保護。JYWQ型自動攪勻潛水排污泵


安裝尺寸本數據僅供參考，請以實際訂貨為準！

JYWQ型自動攪勻潛水排污泵
序號 型 號 A B C D1 D H
1 50-12-15-1200-1.5 135 400 245 225 255 670
2 50-20-7-1200-1.1 132 343 225 150 180 610
3 50-10-10-1200-1.1 132 343 225 150 180 610
4 50-15-15-1200-2.2 135 400 245 225 255 670
5 50-25-10-1200-2.2 135 400 245 225 255 670
6 50-15-20-1200-2.2 135 400 245 225 255 670
7 50-20-15-1200-2.2 135 400 245 225 255 670
8 50-42-9-1200-3 143 420 265 225 255 750
9 50-17-25-1200-3 130 433 265 240 285 750
10 50-25-22-1200-4 135 400 245 225 255 735
11 50-40-15-1400-4 143 420 265 225 255 750
12 50-25-32-1600-5.5 180 480 295 270 320 820
13 50-40-30-1600-7.5 180 480 295 270 320 820
14 65-25-15-1400-3 143 435 270 225 255 750
15 65-37-13-1400-3 143 435 270 225 255 750
16 65-25-28-1400-4 180 515 317 270 320 800
17 80-40-7-1600-2.2 143 465 295 225 255 685
18 80-29-8-1600-2.2 143 465 295 225 255 685
19 80-43-13-1600-4 143 465 295 225 255 750
20 80-50-10-1600-3 180 570 325 280 320 790
21 80-40-15-1600-4 143 465 295 225 255 750
22 80-60-13-1600-4 143 465 295 225 255 750
23 80-35-25-1600-5.5 180 550 305 270 320 820
24 80-50-25-1600-7.5 180 550 305 270 320 820
25 80-50-30-1600-7.5 180 550 305 270 320 820
26 100-80-9-2000-4 180 600 386 280 320 790
27 100-110-10-2000-5.5 200 700 440 370 410 900
28 100-70-15-2000-5.5 200 690 430 370 410 900
29 100-100-15-2000-7.5 200 700 440 370 410 900
30 100-80-20-2000-7.5 180 585 370 270 320 900
31 100-50-35-2000-11 180 585 370 270 320 940
32 100-70-22-2000-7.5 180 585 370 270 320 900
33 100-100-22-2000-15 230 815 515 455 495 970
34 100-80-30-2000-15 230 815 515 455 495 970
35 150-150-10-2000-7.5 213 775 495 360 405 920
36 150-210-7-2500-7.5 242 830 540 365 410 950
37 150-250-6-2500-7.5 242 830 540 365 410 950
38 150-150-15-2500-11 220 770 495 345 395 990

安裝尺寸本數據僅供參考，請以實際訂貨為準！

JYWQ型自動攪勻潛水排污泵
序號 型 號 A B C D1 D H
1 50-12-15-1200-1.5 135 400 245 225 255 670
2 50-20-7-1200-1.1 132 343 225 150 180 610
3 50-10-10-1200-1.1 132 343 225 150 180 610
4 50-15-15-1200-2.2 135 400 245 225 255 670
5 50-25-10-1200-2.2 135 400 245 225 255 670
6 50-15-20-1200-2.2 135 400 245 225 255 670
7 50-20-15-1200-2.2 135 400 245 225 255 670
8 50-42-9-1200-3 143 420 265 225 255 750
9 50-17-25-1200-3 130 433 265 240 285 750
10 50-25-22-1200-4 135 400 245 225 255 735
11 50-40-15-1400-4 143 420 265 225 255 750
12 50-25-32-1600-5.5 180 480 295 270 320 820
13 50-40-30-1600-7.5 180 480 295 270 320 820
14 65-25-15-1400-3 143 435 270 225 255 750
15 65-37-13-1400-3 143 435 270 225 255 750
16 65-25-28-1400-4 180 515 317 270 320 800
17 80-40-7-1600-2.2 143 465 295 225 255 685
18 80-29-8-1600-2.2 143 465 295 225 255 685
19 80-43-13-1600-4 143 465 295 225 255 750
20 80-50-10-1600-3 180 570 325 280 320 790
21 80-40-15-1600-4 143 465 295 225 255 750
22 80-60-13-1600-4 143 465 295 225 255 750
23 80-35-25-1600-5.5 180 550 305 270 320 820
24 80-50-25-1600-7.5 180 550 305 270 320 820
25 80-50-30-1600-7.5 180 550 305 270 320 820
26 100-80-9-2000-4 180 600 386 280 320 790
27 100-110-10-2000-5.5 200 700 440 370 410 900
28 100-70-15-2000-5.5 200 690 430 370 410 900
29 100-100-15-2000-7.5 200 700 440 370 410 900
30 100-80-20-2000-7.5 180 585 370 270 320 900
31 100-50-35-2000-11 180 585 370 270 320 940
32 100-70-22-2000-7.5 180 585 370 270 320 900
33 100-100-22-2000-15 230 815 515 455 495 970
34 100-80-30-2000-15 230 815 515 455 495 970
35 150-150-10-2000-7.5 213 775 495 360 405 920
36 150-210-7-2500-7.5 242 830 540 365 410 950
37 150-250-6-2500-7.5 242 830 540 365 410 950
38 150-150-15-2500-11 220 770 495 345 395 990
