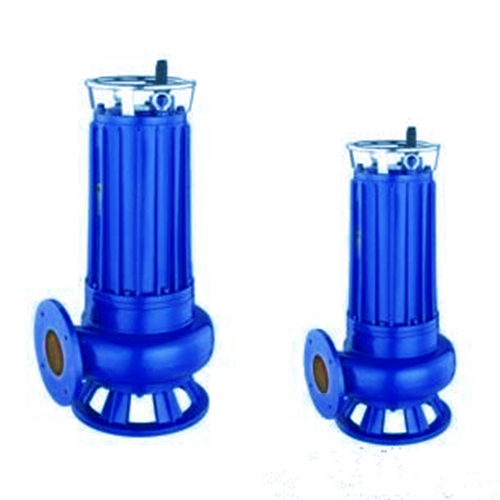

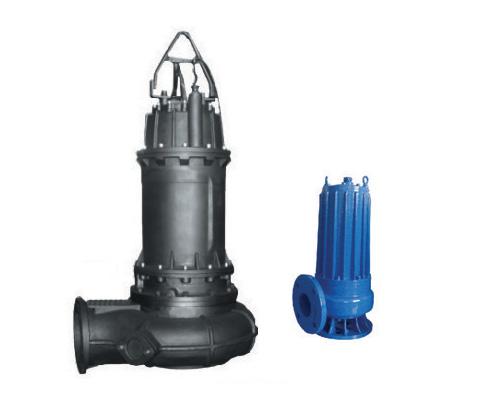

QW型潛水式無堵塞排污泵

流 量：8-2600(m3/h)

壓力：7-36M

轉 速：1450-2900r/min

配套電機：0.75-160KW

質量穩定 交貨便捷 專業定制

聯系電話13761801222

電話咨詢 查看詳情

產品介紹 技術參數 結構安裝 外形尺寸 使用案例

產品簡介

QW型潛水式無堵塞排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。

該系列潛水排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

適用范圍

QW型潛水污水泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，QW潛污泵也可用于抽送清水及帶腐蝕性介質。

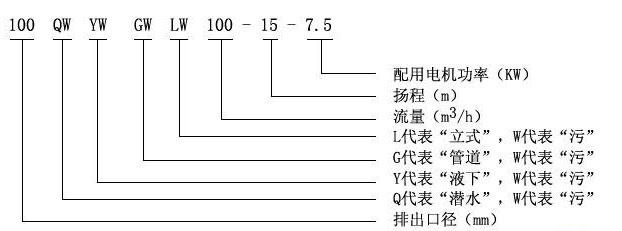

型號意義

QW（WQ)潛水式無堵塞排污泵


產品優勢

  1. 采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。
  2. 機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
  3. 整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
  4. 該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
  5. 可根據用戶需要配備全自動控制柜，對泵的漏水、漏電過載及超溫等進行自動保護，提高了產品的安全性與可靠性。
  6. 浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用方便。
  7. QW潛污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。
  8. 有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。


選型范圍

  • 口徑范圍 : 25-500(mm)
  • 流量范圍 : 8-2600(m3/h)
  • 揚程范圍 : 7-36(m)

性能參數本數據僅供參考，請以實際訂貨為準！

型　　號 口　徑 (mm) 流　量 (m3/h) 揚　程 (m) 功　率 (kw) 轉　速 (r/min) 效　率 (%)
QW25-8-15-1.1 25 8 15 1.1 2825 38.5
QW32-12-15-1.1 32 12 15 1.1 2825 40
QW40-15-15-1.5 40 15 15 1.5 2840 45.1
QW40-15-30-2.2 40 15 30 2.2 2840 48
QW50-20-7-0.75 50 20 7 0.75 1390 54
QW50-10-10-0.75 50 10 10 0.75 1390 56
QW50-20-15-1.5 50 20 15 1.5 2840 55
QW50-15-25-2.2 50 15 25 2.2 2840 56
QW50-18-30-3 50 18 30 3 2880 58
QW50-25-32-5.5 50 25 32 5.5 2900 53
QW50-20-40-7.5 50 20 40 7.5 2900 55
QW65-25-15-2.2 65 25 15 2.2 2840 52
QW65-37-13-3 65 37 13 3 2880 55
QW65-25-30-4 65 25 30 4 2890 58
QW65-30-40-7.5 65 30 40 7.5 2900 56
QW65-35-50-11 65 35 50 11 2930 60
QW65-35-60-15 65 35 60 15 2930 63
QW80-40-7-2.2 80 40 7 2.2 1420 52
QW80-43-13-3 80 43 13 3 2880 50
QW80-40-15-4 80 40 15 4 2890 57
QW80-65-25-7.5 80 65 25 7.5 2900 56
QW100-80-10-4 100 80 10 4 1440 62
QW100-110-10-5.5 100 110 10 5.5 1440 66
QW100-100-15-7.5 100 100 15 7.5 1440 67
QW100-85-20-7.5 100 85 20 7.5 1440 68
QW100-100-25-11 100 100 25 11 1460 65
QW100-100-30-15 100 100 30 15 1460 66
QW100-100-35-18.5 100 100 35 18.5 1470 65
QW125-130-15-11 125 130 15 11 1460 62
QW120-130-20-15 125 130 20 15 1460 63
QW150-145-9-7.5 150 145 9 7.5 1440 63
QW150-180-15-15 150 180 15 15 1460 65
QW150-180-20-18.5 150 180 20 18.5 1470 75
QW150-180-25-22 150 180 25 22 1470 76
QW150-130-30-22 150 130 30 22 1470 75
QW150-180-30-30 150 180 30 30 1470 73
QW150-200-30-37 150 200 30 37 1480 70
QW200-300-7-11 200 300 7 11 970 73
QW200-250-11-15 200 250 11 15 970 74
QW200-400-10-22 200 400 10 22 1470 76
QW200-400-13-30 200 400 13 30 1470 73
QW200-250-15-18.5 200 250 15 18.5 1470 72
QW200-300-15-22 200 300 15 22 1470 73
QW200-250-22-30 200 250 22 30 1470 71
QW200-350-25-37 200 350 25 37 1980 75
QW200-400-30-55 200 400 30 55 1480 70
QW250-600-9-30 250 600 9 30 980 74
QW250-600-12-37 250 600 12 37 1480 78
QW250-600-15-45 250 600 15 45 1480 75
QW250-600-20-55 250 600 20 55 1480 73
QW250-600-25-75 250 600 25 75 1480 73
QW300-800-12-45 300 800 12 45 980 76
QW300-500-15-45 300 500 15 45 980 70
QW300-800-15-55 300 800 15 55 980 73
QW300-600-20-55 300 600 20 55 980 75
QW300-800-20-75 300 800 20 75 980 78
QW300-950-20-90 300 950 20 90 980 80
QW300-1000-25-110 300 1000 25 110 980 82
QW350-1100-10-55 350 1100 10 55 980 84.5
QW350-1500-15-90 350 1500 15 90 980 82.5
QW350-1200-18-90 350 1200 18 90 980 83.1
QW350-1100-28-132 350 1100 28 132 740 83.2
QW350-1000-36-160 350 1000 36 160 740 78.5
QW400-1500-10-75 400 1500 10 75 980 82.1
QW400-2000-15-132 400 2000 15 132 740 85.5
QW400-1700-22-160 400 1700 22 160 740 82.1
QW400-1500-26-160 400 1500 26 160 740 83.5
QW400-1700-30-200 400 1700 30 200 740 83.5
QW400-1800-32-250 400 1800 32 250 740 82.1
QW500-2500-10-110 500 2500 10 110 740 82
QW500-2600-15-160 500 2600 15 160 740 83
QW500-2400-22-220 500 2400 22 220 740 84
QW500-2600-24-250 500 2600 24 250 740 82

結構圖紙

QW（WQ)潛水式無堵塞排污泵

結構說明

WQ型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔幵，屬機電一體化產品，?電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：
  • 信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
  • 電機定子8：采用B級或F級絕緣。
  • 漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
  • 機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
  • 葉輪17：葉輪采用單流道或雙流逍結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
  • 泵體15：與葉輪配用，使得泵具有高的效率。
  • 密封環18：裝在泵體口環處，當葉輪閃運轉而使口環處磨損，可更換密封環.以保證泵以更佳效率運行。

安裝尺寸本數據僅供參考，請以實際訂貨為準！

QW（WQ)潛水式無堵塞排污泵

安裝尺寸

型號 A B C D H
25QW8-22-1.1 110 305 195 190 410
32QW12-15-1.1 110 305 195 190 410
40QW15-15-1.5 120 340 215 240 600
40QW15-30-2.2 120 340 215 240 600
50QW20-7-0.75 125 370 225 240 550
50QW10-10-0.75 125 370 225 240 550
50QW20-15-1.5 120 345 215 240 600
50QW15-25-2.2 120 345 215 240 600
50QW18-30-3.0 125 370 225 240 630
50QW25-32-5.5 155 410 255 310 730
50QW20-40-7.5 155 410 255 240 730
65QW25-15-2.2 125 410 260 240 610
65QW37-13-3.0 125 410 260 240 630
65QW25-30-4.0 125 420 270 240 680
65QW30-40-7.5 155 450 290 310 730
65QW35-50-11 165 460 290 350 920
65QW35-60-15 165 460 290 350 920
80QW40-7-2.2 165 490 325 310 700
80QW43-13-3.0 165 445 295 310 740
80QW40-15-4.0 165 445 295 310 800
80QW65-25-7.5 165 490 325 310 770
100QW80-10-4.0 175 620 420 350 800
100QW110-10-5.5 185 650 420 350 800
100QW100-15-7.5 185 650 420 350 800
100QW85-20-7.5 185 650 420 350 800
100QW100-25-11 210 710 450 420 960
100QW100-30-15 225 740 485 420 950
100QW100-35-18.5 225 740 485 470 1000
125QW130-15-11 225 740 470 420 960
125QW130-20-15 225 740 470 420 960
150QW145-9-7.5 225 770 480 420 850
150QW180-15-15 225 780 480 470 960
150QW180-20-18.5 225 780 480 470 1020
150QW180-25-22 225 780 480 470 1020
150QW130-30-22 250 860 520 470 1180
150QW180-30-30 250 860 520 540 1230
150QW200-30-37 250 860 520 540 1300
200QW300-7-11 275 900 560 540 1130
200QW250-11-15 275 900 560 540 1130
200QW400-10-22 275 900 560 540 1200
200QW400-13-30 275 900 560 540 1250
200QW250-15-18.5 275 900 560 540 1200
200QW300-15-22 275 900 560 540 1200
200QW250-22-30 275 900 560 540 1250
200QW350-25-37 275 900 560 540 1350
200QW400-30-55 290 920 580 540 1400
250QW600-9-30 320 1100 650 540 1650
250QW600-12-37 320 1100 650 540 1650
250QW600-15-45 320 1080 650 540 1650
250QW600-20-55 320 1080 650 540 1650
250QW600-25-75 320 1100 650 540 1650
250QW800-12-45 320 1080 650 540 1650
300QW500-15-45 400 1200 800 600 2040
300QW800-15-55 400 1200 800 600 2040
300QW600-20-55 400 1200 800 600 2050
300QW800-20-75 400 1200 800 600 2100
300QW950-20-90 400 1200 800 600 2200
300QW1000-25-110 400 1200 800 600 2200
350QW1100-10-55 450 1350 950 600 1950
350QW1500-15-90 450 1350 950 600 2160
350QW1200-18-90 450 1350 950 600 2160
350QW1100-28-132 450 1350 950 600 2500
350QW1000-36-160 450 1350 950 600 2600
400QW1500-10-75 510 1480 1100 700 2100
400QW2000-15-132 510 1480 1100 700 2500
400QW1700-22-160 510 1480 1100 700 2600
400QW1500-26-160 510 1480 1100 700 2620
400QW1700-30-200 510 1480 1100 700 2550
400QW1800-32-250 510 1480 1100 700 2860

WQ固定潛水式無堵塞排污泵安裝尺寸圖

QW（WQ)潛水式無堵塞排污泵 QW（WQ)潛水式無堵塞排污泵


安裝尺寸本數據僅供參考，請以實際訂貨為準！

QW（WQ)潛水式無堵塞排污泵

安裝尺寸

型號 A B C D H
25QW8-22-1.1 110 305 195 190 410
32QW12-15-1.1 110 305 195 190 410
40QW15-15-1.5 120 340 215 240 600
40QW15-30-2.2 120 340 215 240 600
50QW20-7-0.75 125 370 225 240 550
50QW10-10-0.75 125 370 225 240 550
50QW20-15-1.5 120 345 215 240 600
50QW15-25-2.2 120 345 215 240 600
50QW18-30-3.0 125 370 225 240 630
50QW25-32-5.5 155 410 255 310 730
50QW20-40-7.5 155 410 255 240 730
65QW25-15-2.2 125 410 260 240 610
65QW37-13-3.0 125 410 260 240 630
65QW25-30-4.0 125 420 270 240 680
65QW30-40-7.5 155 450 290 310 730
65QW35-50-11 165 460 290 350 920
65QW35-60-15 165 460 290 350 920
80QW40-7-2.2 165 490 325 310 700
80QW43-13-3.0 165 445 295 310 740
80QW40-15-4.0 165 445 295 310 800
80QW65-25-7.5 165 490 325 310 770
100QW80-10-4.0 175 620 420 350 800
100QW110-10-5.5 185 650 420 350 800
100QW100-15-7.5 185 650 420 350 800
100QW85-20-7.5 185 650 420 350 800
100QW100-25-11 210 710 450 420 960
100QW100-30-15 225 740 485 420 950
100QW100-35-18.5 225 740 485 470 1000
125QW130-15-11 225 740 470 420 960
125QW130-20-15 225 740 470 420 960
150QW145-9-7.5 225 770 480 420 850
150QW180-15-15 225 780 480 470 960
150QW180-20-18.5 225 780 480 470 1020
150QW180-25-22 225 780 480 470 1020
150QW130-30-22 250 860 520 470 1180
150QW180-30-30 250 860 520 540 1230
150QW200-30-37 250 860 520 540 1300
200QW300-7-11 275 900 560 540 1130
200QW250-11-15 275 900 560 540 1130
200QW400-10-22 275 900 560 540 1200
200QW400-13-30 275 900 560 540 1250
200QW250-15-18.5 275 900 560 540 1200
200QW300-15-22 275 900 560 540 1200
200QW250-22-30 275 900 560 540 1250
200QW350-25-37 275 900 560 540 1350
200QW400-30-55 290 920 580 540 1400
250QW600-9-30 320 1100 650 540 1650
250QW600-12-37 320 1100 650 540 1650
250QW600-15-45 320 1080 650 540 1650
250QW600-20-55 320 1080 650 540 1650
250QW600-25-75 320 1100 650 540 1650
250QW800-12-45 320 1080 650 540 1650
300QW500-15-45 400 1200 800 600 2040
300QW800-15-55 400 1200 800 600 2040
300QW600-20-55 400 1200 800 600 2050
300QW800-20-75 400 1200 800 600 2100
300QW950-20-90 400 1200 800 600 2200
300QW1000-25-110 400 1200 800 600 2200
350QW1100-10-55 450 1350 950 600 1950
350QW1500-15-90 450 1350 950 600 2160
350QW1200-18-90 450 1350 950 600 2160
350QW1100-28-132 450 1350 950 600 2500
350QW1000-36-160 450 1350 950 600 2600
400QW1500-10-75 510 1480 1100 700 2100
400QW2000-15-132 510 1480 1100 700 2500
400QW1700-22-160 510 1480 1100 700 2600
400QW1500-26-160 510 1480 1100 700 2620
400QW1700-30-200 510 1480 1100 700 2550
400QW1800-32-250 510 1480 1100 700 2860

WQ固定潛水式無堵塞排污泵安裝尺寸圖

QW（WQ)潛水式無堵塞排污泵 QW（WQ)潛水式無堵塞排污泵
