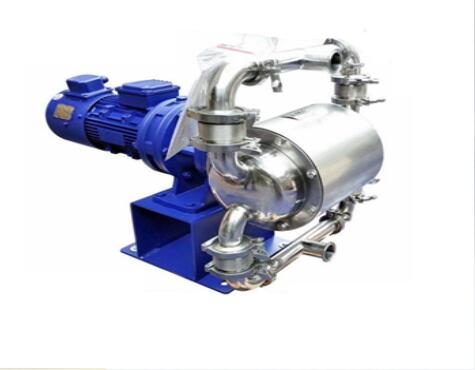

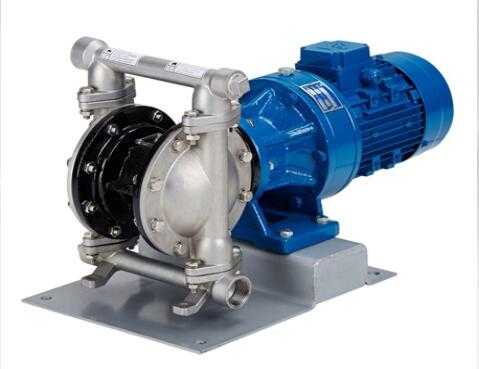

DBY型電動隔膜泵

流量：0-20m3/h

壓力：0-30M

轉 速：1450r/min

配套電機：0.37-4KW

質量穩定交貨便捷專業定制

聯系電話13761801222

電話咨詢 查看詳情

產品介紹技術參數 結構安裝外形尺寸使用案例

產品簡介

新研制開發的DBY型電動隔膜泵，采用XLD系列擺線針輪減速機傳動動力,電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，產品設計均參考國外先進泵制造公司的樣機，該泵適用于低壓，即出口壓力≤3kgf/cm2的場合。

DBY系列電動隔膜泵(使用方法)

DBY系列電動隔膜泵

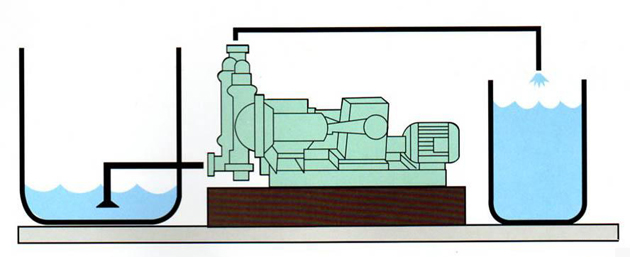

將液體A容器抽送到B容器可用此法

DBY系列電動隔膜泵

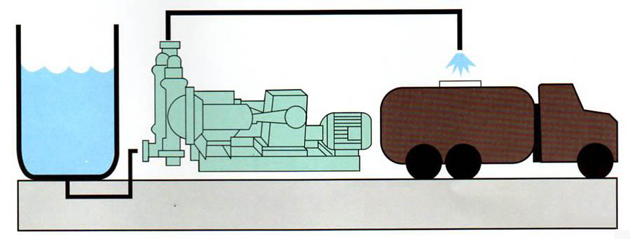

高粘稠液體可采用此方法將液體位提高，使液料容易抽出

幾種隔膜材料特性

隔膜品種介質種類	丁睛橡膠	氯丁橡膠	氟橡膠	聚四氟乙烯	食品橡膠
發煙硝酸	×	×	△	△
濃硝酸	×	×	△	△
濃硫酸	×	×	○	△
濃鹽酸	×	△	△	△
濃磷酸	×	△	△	△
濃醋酸	×	×	×	△
濃氫氧化鈉	○	○	△	△
無水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀鹽酸	×	○	△	△
稀磷酸	×	×	△	△
稀氫氧化鈉	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙銅	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋烯乙酯	×	×	×	○
醚	×	×	×

注：○——壽命較長、 △——壽命一般、 ×——不可用，本表僅從耐腐性考慮，因聚四氯乙烯彈性比橡膠差，故實際使用壽命因壓力，泵行程雜質等因素影響而異。食品橡膠專用于食品飲料行業。

正確選用隔膜泵本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種：

丁晴隔膜；主要用于耐油場合。
氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。
氟橡膠6021#本單位特制，主要用于高溫150℃：，耐甲笨耐腐蝕。但價格比其它隔膜高。
食品橡膠，專用于食品飲料的輸送。

隔膜泵主要用途:

各種劇毒、易燃、易揮發液體。
各種強酸、強堿、強腐蝕液體。
可輸送較高溫度的介質150℃。
作為各種壓濾機前級送壓裝置。
熱水回收及循環。
油罐車、油庫、油品裝卸。
泵吸泡菜果醬、土豆泥、巧克力等。
泵吸油漆、樹膠、顏料粘合劑。
各種瓷器釉漿水泥灌漿灰漿泥漿。
各種橡膠漿乳膠、有機溶劑、填料。
用泵為油輪駁船清倉吸取倉內污水及剩油。
啤酒花及發酵粉稀漿、糖漿、糖蜜。
泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
各種特殊介質的吸送。

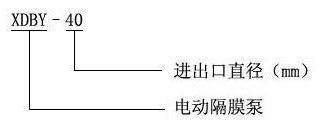

型號意義

選型范圍

流量：0-20m3/h；
揚程：30m；
功率：0.37-4kw；
轉速：1450r/min；
口徑：10-100mm；
溫度：-15-+150℃；
自吸高度：5-7m。

性能參數本數據僅供參考，請以實際訂貨為準！

型號	泵		流量M3/h	揚程 M	吸程 M	配備功率 KW	使用溫度℃			配備減速機型號
型號	進口	出口	流量M3/h	揚程 M	吸程 M	配備功率 KW	鑄鐵	不銹鋼	鋁合金	配備減速機型號
DBY-10	絲扣	3/8"	0.5	30	3-4	0.55	80	120	80	XWD0.55-2-35
DBY-15	絲扣	1/2"	0.75	30	3-4	0.55	80	120	80	XWD0.5-2-35
DBY-25	25	25	3.5	30	3-4	1.5	80	120	80	XLD1.5-3-35
DBY-40	40	40	4.5	30	3-4	1.5	80	120	80	XLD1.5-3-35
DBY-50	50	50	6.5	30	3-4	2.2	80	120	80	XLD2.2-3-35
DBY-65	65	65	8	30	3-4	2.2	80	120	80	XLD2.2-3-35
DBY-80	80	80	16	30	3-4	5.5	80	120	80	XLD3-3-35
DBY-100	100	100	20	30	3-4	?5.5	80	120	80	XLD3-3-35

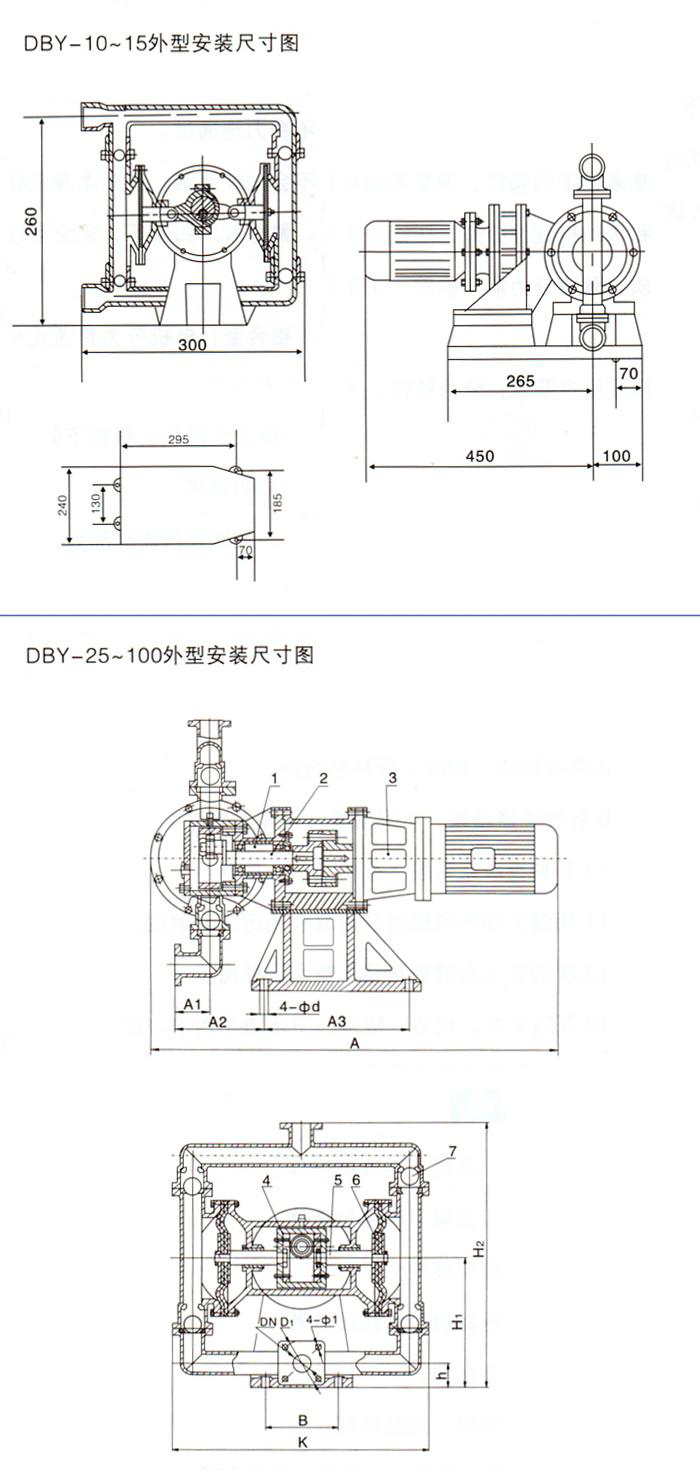

結構圖紙

DBY系列電動隔膜泵

主要零件名稱及材質

編號	名稱	材質	數量
1	電機		1
2	聯軸器	HT200	2
3	六角彈性塊	氯丁橡膠	1
4	偏心輪	HT250	2
5	連桿	ZG	2
6	減速箱		1
7	螺栓	Q235-A	4
8	開口銷	Q235-A	2
9	活塞銷	A3	2
10	活塞	無縫管兩端焊接	2
11	缸套	HT200	2
12	油杯		2
13	螺栓	Q235-A	16
14	隔膜	丁晴橡膠氯丁橡膠	4
15	出水管	鋁合金	1
		鑄鐵
		不銹鋼
		襯膠
16	泵體	鋁合金	2
		鑄鐵
		不銹鋼
		襯膠
17	閥球	不銹鋼	4
18	進水管	鋁合金	1
		鑄鐵
		不銹鋼
		襯膠
19	底座	HT200 槽鋼	1
20	螺栓	Q235-A	8
21	閥口座	氯丁橡膠丁晴橡膠	4
22	螺栓	Q235-A	4
23	螺栓	Q235-A	4
24	壓板	A3

安裝尺寸本數據僅供參考，請以實際訂貨為準！

型號	A	A1	A2	A3	B	K	DN	D1	Φ1	Φd	h	H1	H2
DBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
DBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
DBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
DBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
DBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
DBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130	470	980

安裝尺寸本數據僅供參考，請以實際訂貨為準！

型號	A	A1	A2	A3	B	K	DN	D1	Φ1	Φd	h	H1	H2
DBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
DBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
DBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
DBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
DBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
DBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130	470	980
