ISG型立式循環泵

流 量:8-2600(m3/h)

壓力:7-150m

轉 速:1450-2900r/min

配套電機:0.75-160KW

質量穩定 交貨便捷 專業定制

聯系電話13761801222

電話咨詢 查看詳情

產品介紹 技術參數 結構安裝 外形尺寸 使用案例

產品簡介


ISG型立式管道泵,是聯合國內水泵專家選用優秀水力模型,采用IS型離心泵之性能參數,在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG型立式管道泵基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。 工作條件:

  1. 吸入壓力≤1.0MPa,或泵系統最高工作壓力≤1.6MPa,即泵吸入口壓力+泵揚程≤1.6MPa,泵靜壓試驗壓力為2.5MPa,訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出,以便在制造時管道離心泵的過流部分和聯接部分采用鑄鋼材料。
  2. 環境溫度<40℃,相對濕度<95%。
  3. 所輸送介質中固體顆粒體積含量不超過單位體積的0.1%,粒度<0.2mm。

注:如使用介質為帶有細小顆粒,請?jiān)谟嗀洉r(shí)說明,以便廠家采用耐磨式機械密封。

ISG型單級單吸管道離心泵,供輸送清水及物理化學性質類似于清水的其他液體之用,適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套,使用溫度T<80℃。

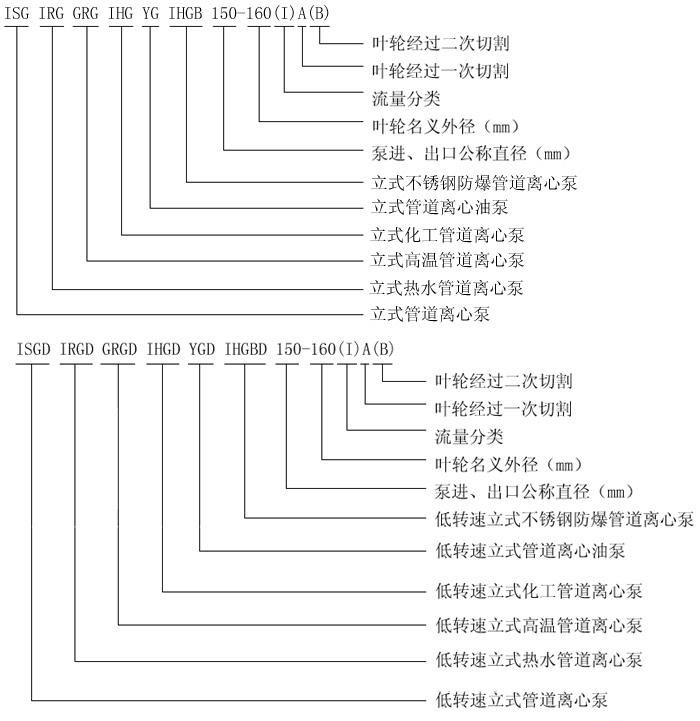

型號意義


ISG立式管道離心泵


產品優勢


  1. ISG型單級單吸管道離心泵為立式結構,進出口口徑相同,且位于同一中心線上,可象閥門一樣安裝于管路之中,外形緊湊美觀,占地面積小,建筑投入低,如加上防護罩則可置于戶外使用。
  2. 葉輪直接安裝在電機的加長軸上,軸向尺寸短,結構緊湊,泵與電機軸承配置合理,能有效地平衡泵運轉產生的徑向和軸向負荷,從而保證了管道離心泵的運行平穩,振動小、噪音低。
  3. 軸封采用機械密封或機械密封組合,采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質,耐磨密封,能有效地延長機械密封的使用壽命。
  4. 安裝檢修方便,無需拆動管道路系統,只要卸下泵聯體座螺母即可抽出全部轉子部件。
  5. 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
  6. 可根據管路布置的要求采用泵的豎式和橫式安裝。


選型范圍


  • 口徑范圍 : 15-500(mm)
  • 流量范圍 : 1.1-1450(m3/h)
  • 揚程范圍 : 7-150(m)

性能參數本數據僅供參考,請以實際訂貨為準!


ISG、IRG、GRG、YG、IHG、IHGB型立式管道離心泵性能參數 ISG立式管道離心泵 ISG立式管道離心泵 ISG立式管道離心泵 ISG立式管道離心泵



結構圖紙


ISG立式管道離心泵


安裝尺寸本數據僅供參考,請以實際訂貨為準!


ISG立式管道離心泵

隔振器(墊)需客戶自己購買

ISG立式管道離心泵 ISG立式管道離心泵 ISG立式管道離心泵 ISG立式管道離心泵











安裝尺寸本數據僅供參考,請以實際訂貨為準!


ISG立式管道離心泵

隔振器(墊)需客戶自己購買

ISG立式管道離心泵 ISG立式管道離心泵 ISG立式管道離心泵 ISG立式管道離心泵
