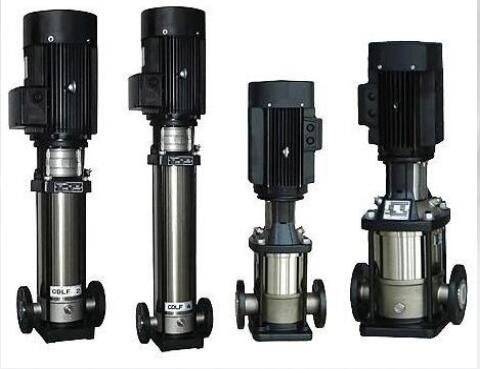

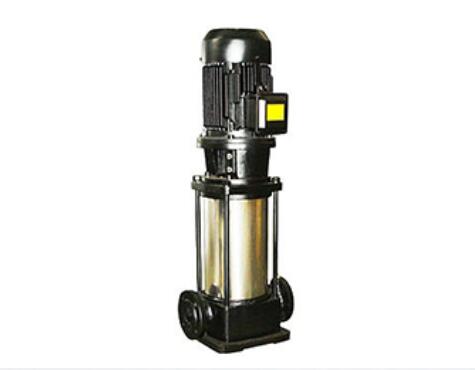

GDL型立式多級管道離心泵

流量：2-160m3/h

壓力：24-200m

轉 速：2900r/min

配套電機：1.1-90kw

質量穩定交貨便捷專業定制

聯系電話13761801222

電話咨詢 查看詳情

產品介紹技術參數 結構安裝外形尺寸使用案例

產品簡介

GDL型立式多級管道離心泵是在國際優秀泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。

水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的更佳泵型。

中成泵業立式多級泵全部采用計算機設計和優化處理，中成泵業擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證立式多級離心泵質量的穩定可靠。廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。

型號意義

產品優勢

水力模型先進：效率高，性能范圍廣。
安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修更為方便。
外形美觀：采用優質不銹鋼外套，外形美觀。
更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，更大地減少流動噪音。
立式結構，占地面積小。

選型范圍

流量：2-160m3/h；
揚程：24-200m；
功率：1.1-90kw；
轉速：2900r/min；
口徑：φ25-φ150；
溫度范圍：-15-+120℃；
工作壓力：≤2.5Mpa。

性能參數本數據僅供參考，請以實際訂貨為準！

型號	流量 Q (m3/h)	揚程 H (m)	電機功率 (KW)
25GDL2-12*3	2	36	1.1
25GDL2-12*4	2	48	1.1
25GDL2-12*5	2	60	1.5
25GDL2-12*6	2	72	1.5
25GDL2-12*7	2	84	2.2
25GDL2-12*8	2	96	2.2
25GDL2-12*9	2	108	2.2
25GDL2-12*10	2	120	3
25GDL2-12*11	2	132	3
25GDL2-12*12	4	144	3
25GDL4-11*3	4	33	1.1
25GDL4-11*4	4	44	1.5
25GDL4-11*5	4	55	2.2
25GDL4-11*6	4	66	2.2
25GDL4-11*7	4	77	3
25GDL4-11*8	4	88	3
25GDL4-11*9	4	99	3
25GDL4-11*10	4	110	4
25GDL4-11*11	4	121	4
25GDL4-11*12	4	132	4
40GDL6-12*3	6	36	1.5
40GDL6-12*4	6	48	2.2
40GDL6-12*5	6	60	2.2
40GDL6-12*6	6	72	3
40GDL6-12*7	6	84	3
40GDL6-12*8	6	96	4
40GDL6-12*9	6	108	4
40GDL6-12*10	6	120	4
40GDL6-12*11	6	132	5.5
40GDL6-12*12	6	144	5.5
50GDL12-15*2	12	30	2.2
50GDL12-15*3	12	45	3
50GDL12-15*4	12	60	4
50GDL12-15*5	12	75	5.5
50GDL12-15*6	12	90	5.5
50GDL12-15*7	12	105	7.5
50GDL12-15*8	12	120	7.5
50GDL12-15*9	12	135	11
50GDL12-15*10	12	150	11
50GDL18-15*2	18	30	3
50GDL18-15*3	18	45	4
50GDL18-15*4	18	60	5.5
50GDL18-15*5	18	75	7.5
50GDL18-15*6	18	90	7.5
50GDL18-15*7	18	105	11
50GDL18-15*8	18	120	11
50GDL18-15*9	18	135	15
50GDL18-15*10	18	150	15
65GDL24-12*2	24	24	3
65GDL24-12*3	24	36	4
65GDL24-12*4	24	48	5.5
65GDL24-12*5	24	60	7.5
65GDL24-12*6	24	72	7.5
65GDL24-12*7	24	84	11
65GDL24-12*8	24	96	11
65GDL24-12*9	24	108	15
65GDL24-12*10	24	120	15
80GDL36-12*2	36	24	4
80GDL36-12*3	36	36	5.5
80GDL36-12*4	36	48	7.5
80GDL36-12*5	36	60	11
80GDL36-12*6	36	72	11
80GDL36-12*7	36	84	15
80GDL36-12*8	36	96	15
80GDL36-12*9	36	108	18.5
80GDL36-12*10	36	120	18.5
80GDL54-14*2	54	28	7.5
80GDL54-14*3	54	42	11
80GDL54-14*4	54	56	15
80GDL54-14*5	54	70	18.5
80GDL54-14*6	54	84	18.5
80GDL54-14*7	54	98	22
100GDL72-14*2	72	28	11
100GDL72-14*3	72	42	15
100GDL72-14*4	72	56	18.5
100GDL72-14*5	72	70	22
100GDL72-14*6	72	74	30
100GDL72-14*7	72	98	30
