CQB-G型高溫磁力驅動泵

流量：1.9-120m3/h

壓力：20-80M

轉 速：2900r/min

配套電機：1.1-22KW

質量穩定交貨便捷專業定制

聯系電話13761801222

電話咨詢 查看詳情

產品介紹技術參數 結構安裝外形尺寸使用案例

產品簡介

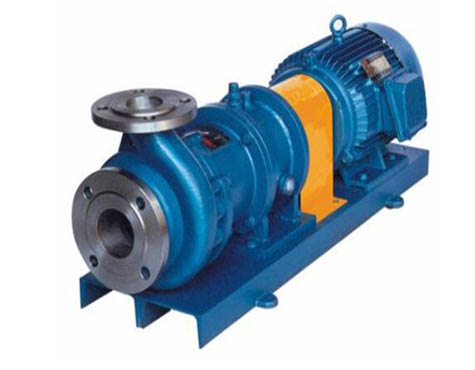

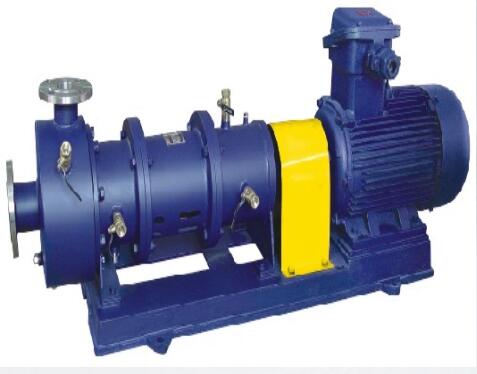

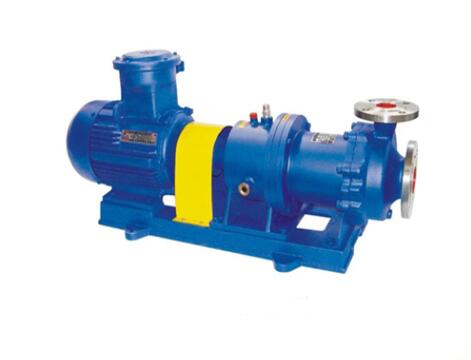

CQB-G型循環磁力泵（CQB-G型耐高溫磁力驅動泵）采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使循環磁力泵的結構增長，更有利于CQB-G型耐高溫磁力驅動泵散熱。同時，磁力驅動保溫泵也十分方便用戶的維修或更換零件，在循環磁力泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。本系列循環磁力泵適用于輸送高溫介質，溫度≤300℃。

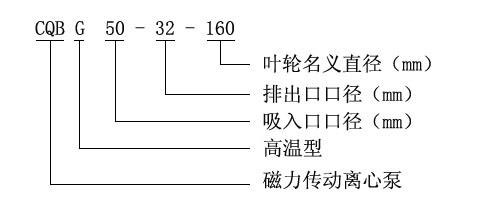

型號意義

型號	流量Q (m3/h)	揚程 (m)	轉速n (r/min)	效率η (%)	電機型號	電機功率 (Kw)
32-20-125	3.2	20	2900	16	YB90S-2	1.5
32-20-160	3.2	32	2900	18	YB90L-2	2.2
40-25-105	6.3	12.5	2900	20	YB90S-2	1.5
40-25-125	6.3	20	2900	24	YB90L-2	2.2
40-25-160	6.3	32	2900	26	YB100L-2	3
40-25-200	6.3	50	2900	25	YB132S1-2	5.5
40-25-250	6.3	80	2900	20	YB160M1-2	11
50-32-125	12.5	20	2900	34	YB100L-2	3
50-32-160	12.5	32	2900	39	YB112M-2	4
50-32-200	12.5	50	2900	31	YB132S2-2	7.5
50-32-250	12.5	80	2900	25	YB160M2-2	15
65-50-125	25	20	2900	45	YB112M-2	4
65-50-160	25	32	2900	45	YB132S2-2	7.5
65-40-200	25	50	2900	35	YB160M2-2	15
65-40-250	25	80	2900	37	YB160L-2	18.5
65-40-315	25	125	2900	27	YB200L2-2	37
80-65-125	50	20	2900	55	YB132S2-2	7.5
80-65-160	50	32	2900	55	YB160M1-2	11
80-50-200	50	50	2900	50	YB160L-2	18.5
80-50-250	50	80	2900	45	YB200L1-2	30
80-50-315	50	125	2900	40	YB250M-2	55
100-80-125	100	20	2900	61	YB160M1-2	11
100-80-160	100	32	2900	61	YB160L-2	18.5
100-65-200	100	50	2900	60	YB200L1-2	30
100-65-250	100	80	2900	56	YB250M-2	55
100-65-315	100	125	2900	50	YB280M-2	90
注：0.75KW以上均可配防爆電機，過流部件材質分別有304、304L316、316L，可按客戶要求定制非標準磁力泵。
