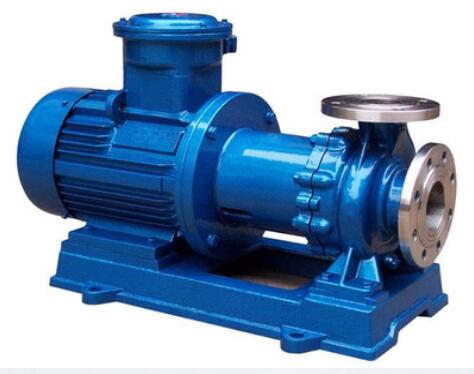

CQB型不銹鋼磁力泵

流量：3.2-100m3/H

壓力：20-80M

轉 速：2900r/min

配套電機：1.1-55KW

質量穩定交貨便捷專業定制

聯系電話13761801222

電話咨詢 查看詳情

產品介紹技術參數 結構安裝外形尺寸使用案例

產品簡介

CQB磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。

CQB系列磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。 CQB系列磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。

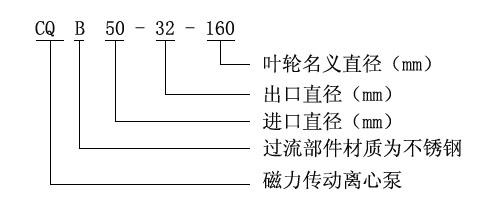

型號意義

性能參數本數據僅供參考，請以實際訂貨為準！

型號	口徑		流量 (m³/h)	揚程 (m)	電機功率 (kW)	電壓 (V)	材質
型號	進口	出口	流量 (m³/h)	揚程 (m)	電機功率 (kW)	電壓 (V)	材質
CQB32-20-125	32	20	3.2	20	1.1	380	不銹鋼
CQB32-20-160	32	20	3.2	32	1.5	380
CQB40-25-125	40	25	6.3	20	2.2	380
CQB40-25-160	40	25	6.3	32	3	380
CQB40-25-200	40	25	6.3	50	5.5	380
CQB50-32-125	50	32	12.5	20	3	380
CQB50-32-160	50	32	12.5	32	4	380
CQB50-32-200	50	32	12.5	50	7.5	380
CQB50-32-250	50	32	12.5	80	18.5	380
CQB65-50-125	65	50	25	20	4	380
CQB65-50-160	65	50	25	32	7.5	380
CQB65-40-200	65	40	25	50	15	380
CQB65-40-250	65	40	25	80	18.5	380
CQB80-65-125	80	65	50	20	7.5	380
CQB80-65-160	80	65	50	32	15	380
CQB80-50-200	80	50	50	50	18.5	380
CQB80-50-250	80	50	50	80	37	380
CQB100-80-125	100	80	100	20	15	380
CQB100-80-160	100	80	100	32	18.5	380
CQB100-65-200	100	65	100	50	37	380
CQB100-65-250	100	65	100	80	55	380
注:每個型號都可配防爆電機
